Suzhou Blauberg Motoren Technology Co., Ltd. เป็นหนึ่งในผู้ผลิตชั้นนำและซัพพลายเออร์ของ blauberg sl-f160c-ec-00 160mm ec single inlet centrifugal blower ในประเทศจีน ยินดีต้อนรับสู่การซื้อผลิตภัณฑ์สั่งทำคุณภาพสูงจำนวนมากที่ผลิตในประเทศจีนที่นี่และรับใบเสนอราคาจากโรงงานของเรา หากต้องการคำปรึกษาด้านราคา โปรดติดต่อเรา
ข้อมูลพื้นฐาน
| แบบอย่าง | SL-F160C-EC-00 | ประเภทสินค้า | EC โบลเวอร์แบบแรงเหวี่ยงทางเข้าเดี่ยว |
| ยี่ห้อ | เบลาเบิร์ก | สถานที่กำเนิด | เยอรมนี |
| การรับรอง | ซีซีซี | การปฏิบัติตาม | RoHS |
ข้อมูลที่ได้รับการจัดอันดับ
| เฟส | 1~ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | 230 VAC (184-276 VAC) |
| ความถี่ | 50/60 เฮิรตซ์ | ความเร็วสูงสุด | 2,650 รอบต่อนาที |
| กำลังไฟฟ้าเข้าสูงสุด | 85 W | กระแสไฟเข้าสูงสุด | 0.65 A |
| ระดับเสียง | 66 เดซิเบลเอ | อุณหภูมิแวดล้อม | -25 ถึง +60 องศาเซลเซียส |
คำอธิบายทางเทคนิค
| ประเภทมอเตอร์ | มอเตอร์ EC โรเตอร์ภายนอก | ขนาดมอเตอร์ | ไม่ระบุ |
| น้ำหนัก | ไม่ระบุ | บรรจุภัณฑ์ | 72 ชิ้น |
| ขนาดพัดลม | 246.9 x 220.5 x 130 มม | วัสดุใบพัด | โลหะ |
| จำนวนใบมีด | ไม่ระบุ | ทิศทางการไหลของอากาศ | ทั่วๆไป |
| การหมุน | ตามเข็มนาฬิกา มองไปทางโรเตอร์ | พื้นผิวโรเตอร์ | การฉีดพ่นพลาสติก |
| ระดับการป้องกัน | IP55 | ชั้นฉนวน | คลาสบี |
| หน้าที่/แบริ่ง | S1/ลูกปืน | ตำแหน่งการติดตั้ง | ใดๆ |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +80 องศาเซลเซียส | ความชื้น | ความชื้นสัมพัทธ์ 5%-90%; การเก็บรักษา 5%-95% RH |
| คุณสมบัติทางเทคนิค | เอาต์พุต 10 VDC; การควบคุม 0-10 VDC/PWM; โรเตอร์แบบล็อค, ความร้อน, แรงดันไฟเกิน/ต่ำเกินไป, กระแสไฟเกิน และการป้องกันสตาร์ทแบบนุ่มนวล | ||
| ความยาวสายเคเบิล | 500+/-20 มม | ความเป็นฉนวน | 1800 VAC / 50 Hz, 1 วินาที |
การประยุกต์ใช้ผลิตภัณฑ์
| 1 | คอลัมน์การชาร์จ | 9 | โครงการทำความเย็นอุปกรณ์ |
| 2 | ระบบดูดควันในห้องครัว | 10 | โครงการหน่วยระบายอากาศ |
| 3 | โครงการเอฟเอฟยู | 11 | โครงการเอเอชยู |
| 4 | ห้องคอมพิวเตอร์ระบายความร้อน | 12 | โครงการเครื่องฟอกอากาศ |
| 5 | การขนส่งทางรถไฟทางอากาศ-การปรับอากาศ | 13 | โครงการแลกเปลี่ยนความร้อน |
| 6 | เครื่องใช้ไฟฟ้า | 14 | โครงการตู้คอนเทนเนอร์โทรคมนาคม |
| 7 | โครงการแฟนกริด | 15 | โครงการระบายความร้อนของศูนย์ข้อมูล |
| 8 | โครงการอุปกรณ์ระบายอากาศ | 16 | ระบบทำความเย็นอุตสาหกรรม |

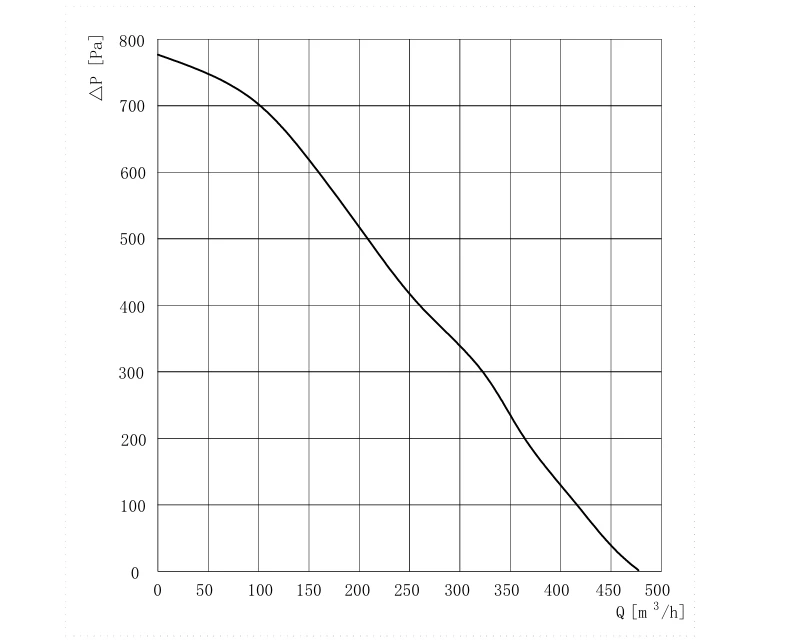

ประสิทธิภาพทางอากาศ

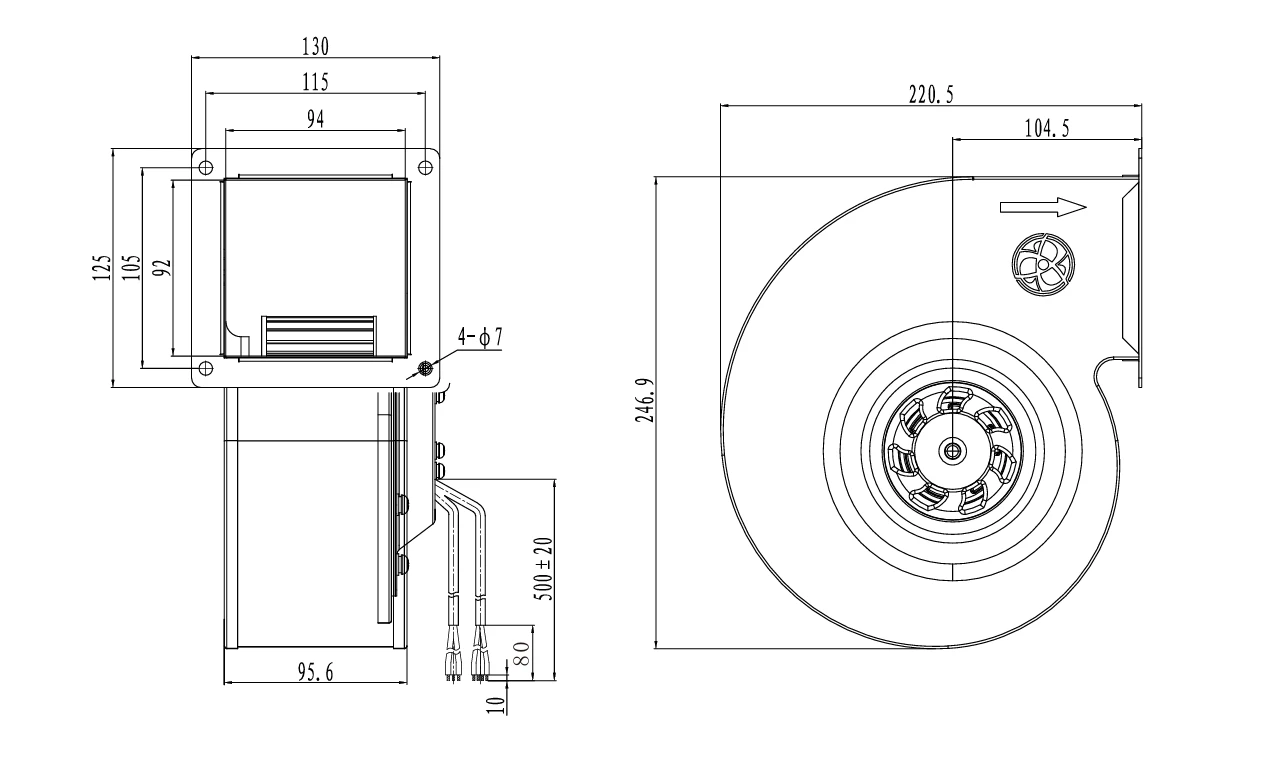

ขนาดโดยรวม

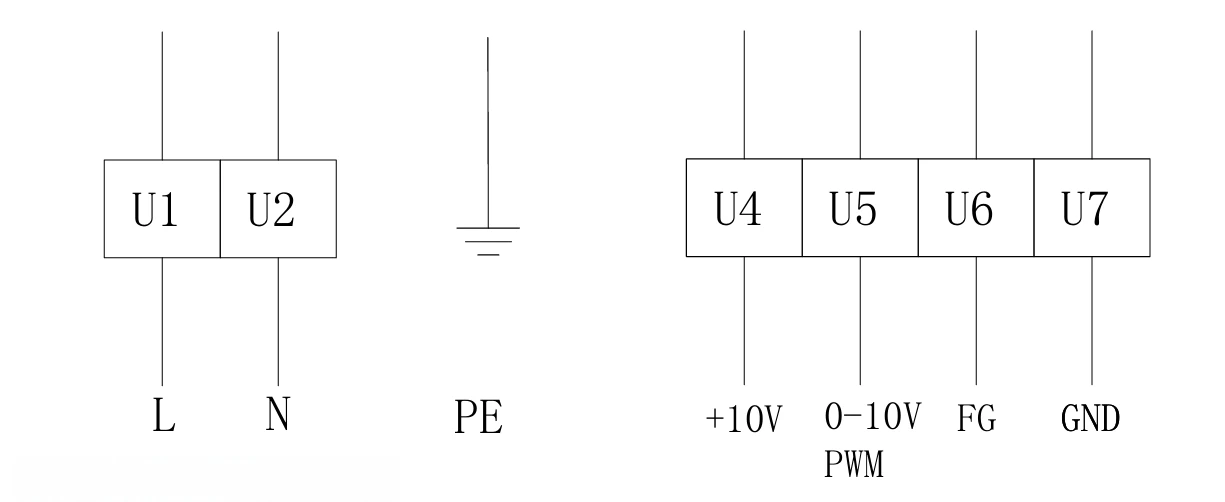

การเชื่อมต่อไฟฟ้า
| เทอร์มินัล | ลวด/ฟังก์ชั่น | คำอธิบาย |
|---|---|---|
| วิชาพลศึกษา | เขียว/เหลือง | ดินป้องกัน |
| U1 / L | สีน้ำตาล | สด |
| U2 / N | สีฟ้า | เป็นกลาง |
| U4 / +10V | สีแดง | เอาต์พุตภายนอก +10VDC |
| U5 / 0-10V PWM | สีเหลือง | ควบคุมความเร็วสูงสุด 10V |
| U6 / เอฟจี | สีขาว | การตอบสนองความเร็ว 2 พัลส์/รอบ |
| U7 / GND | สีฟ้า | กราวด์สัญญาณ |
บันทึก
- เชื่อมต่อสายไฟพัดลมและสายควบคุมอย่างเคร่งครัดตามแผนภาพการเดินสายไฟเพื่อหลีกเลี่ยงไม่ให้พัดลมไหม้
- อย่าเชื่อมต่อสายสัญญาณสีขาวเข้ากับสายสัญญาณสีแดงหรือแหล่งจ่ายไฟ DC ภายนอกโดยตรง
- หากพัดลมไม่ทำงานหลังสตาร์ท ให้ตรวจสอบความเร็ว-ควบคุมแรงดันไฟฟ้าอินพุต เนื่องจากการเชื่อมต่ออาจไม่ดี เพื่อป้องกันการบาดเจ็บส่วนบุคคลที่เกิดจากการสตาร์ทเครื่องกะทันหัน อย่าสัมผัสใบพัดหรือโรเตอร์หลังจากจ่ายไฟแล้ว
- พัดลมใช้เวลาสองสามวินาทีในการเริ่มต้นหลังจากเปิดเครื่อง- เพื่อป้องกันการบาดเจ็บส่วนบุคคล ห้ามสัมผัสใบพัดหรือโรเตอร์ขณะมีพลังงานหรือทำงานที่ความเร็วต่ำ
- ห้ามใช้พัดลมนี้โดยบุคคลที่ไม่มีความสามารถทางร่างกาย จิตใจ หรือประสาทสัมผัส หรือมีประสบการณ์และความรู้ที่เหมาะสม เว้นแต่จะได้รับการดูแลโดยบุคคลที่รับผิดชอบด้านความปลอดภัย เก็บเด็กให้ห่างจากผลิตภัณฑ์นี้
- หากสายไฟเสียหาย จะต้องเปลี่ยนโดยผู้ผลิต
- เนื่องจากเป็นส่วนประกอบของพัดลม ห้ามใช้มอเตอร์เพียงลำพังโดยไม่มีใบพัดหรือโหลด
- หลังจากเปิดบรรจุภัณฑ์ของผลิตภัณฑ์แล้ว ให้บรรจุผลิตภัณฑ์ใหม่หากจำเป็นต้องจัดเก็บต่อไป เก็บไว้ในโกดังที่สะอาดและมีการระบายอากาศดี-ที่อุณหภูมิ -10 องศา C ถึง +40 องศา C มีความชื้นสัมพัทธ์ไม่เกิน 75% ปราศจากก๊าซที่มีฤทธิ์กัดกร่อน และอยู่เหนือพื้นดินอย่างน้อย 15 ซม.
- อ่านข้อกำหนดทางเทคนิคนี้อย่างละเอียดก่อนใช้งาน
ดาวน์โหลด
SL-F160C-EC-00 การแก้ไข.pdf
